マウナケア ドーム 各部名称
文字をクリックしてください。詳細をご覧になれます。
スリットモーター

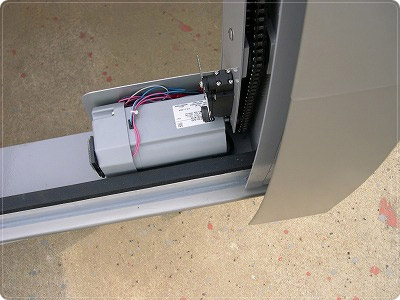

スリット屋根開閉機構（モーター）
スリット屋根の開閉に写真のモーターを
使用しています。
| 出力軸径 | 15mm | 減速比 | 1/120 |
|---|---|---|---|
| 種類 | インダクションモーター (ブレーキ付) |
電圧 | 単相40W |
| 出力軸回転速度 | 12.5rpm/50Hz 15rpm/60Hz |
出力軸許容トルク | 20.6N・m |
| 出力スプロケット直径 | 42.81mm | 60Hz時のスリット屋根 開口時間 |
2.6mドームで77秒 3.0mドームで86秒 |

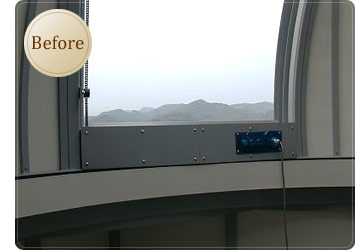

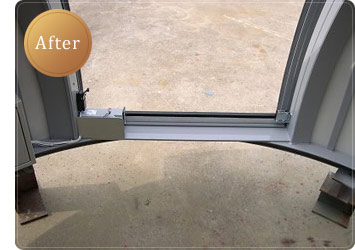

駆動モーターボックスの改良
 |
 |
|---|---|
| 駆動モーターが正面のボックスの中に 収納されています。 |
駆動モーターだけなので有効視野が 150mm以上広がりすっきりしました。 |
